一、引言
　　根據國家環保部監測數據，目前一些大中城市的霧霾天氣較為嚴重，尤其是在京津冀、長三角、珠三角較為嚴重。監測表明，這些地區每年出現霾的天數在100天以上，個別城市甚至超過200天。空氣污染嚴重的深層次原因是我國快速工業化、城鎮化過程中所積累環境問題的顯現，高耗能、高排放、重污染、產能過剩、布局不合理、能源消耗過大和以煤為主的能源結構持續強化，城市機動車保有量的快速增長，污染排放量的大幅增加，建筑工地遍地開花，污染控制力度不夠，主要的大氣污染排放總量遠遠超過了環境容量等多種原因。　　
據北京市環保部門的監測和分析，揚塵污染約占PM2.5來源的15.8%。南京的六類主要污染源中，揚塵的比例較大，達37.28%。
　　為了有效監控?fù)P塵污染，接受市民的監督和投訴，共建綠色環保建筑工地，有必要進行揚塵污染自動監控系統的安裝。
二、系統組成與功能
　　（一）系統組成
　　“揚塵污染自動監控系統”由顆粒物在線監測儀、數據采集和傳輸系統、后臺數據處理系統及信息監控管理平臺共四部分組成。系統集成了物聯網、大數據和云計算技術，通過激光在線監測儀、氣象參數采集設備和采集傳輸?shù)仍O(shè)備，實現了實時、遠程、自動監控顆粒物濃度；數據通過采用3G網絡傳輸，可以在智能移動平臺、桌面PC機等多終端訪問。

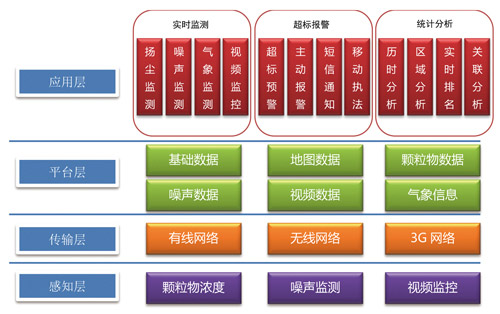

　　“揚塵污染自動監控系統”的四部分組成如圖1所示。

圖1系統組成圖
1、感知層：污染源在線監測儀，包括顆粒物濃度監測儀、氣象參數監測儀、噪聲監測儀，對顆粒物濃度、氣象參數、噪聲等進行連續自動在線監測；
　　2、傳輸層：采用有線、無線、3G等方式傳輸各種監測數據；
　　3、平臺層：數據服務云平臺，依托揚塵與噪聲監測平臺的數據，進行系統分析、提供跨區域、全時間、多層次的數據挖掘和對比，為科學治理霧霾提供數據支撐；
　　4、應用層：面向不同環保局、建筑工地的客戶端系統，實現基于Web的污染源實時數據在線監測、面向不同管理層的各種管理與統計分析。
　　（二）系統平臺
　　污染在線監測信息監控管理平臺可支持各種終端平臺通過公網訪問，實現了基于Web的污染源實時數據在線監測，面向不同管理層的各種管理與統計分析。
三、技術特點及優勢
　　系統基于對城市揚塵污染監控管理的需求而設計，技術特點和優勢主要體現在以下三點：
　　(一)監測終端系統系統集成了總懸浮顆粒物、PM10、PM2.5、溫度、濕度、風向和風速等多個環境參數，24小時在線連續監測，全天候提供工地的空氣質量數據，超過報警值時還能自動啟動降塵設備，具有多參數、實時性、智能化等特性；
　　(二)通過傳感網、無線網、因特網這三大網絡傳輸傳輸數據，快速便捷地更新實時監測數據，另外現場LED屏還可以顯示天氣預報，穿衣指數等（指定型號）；
　　(三)基于云計算的數據中心平臺匯集了不同區域、不同時段的監測數據，具有海量存儲空間，可進行多維度、多時空的數據統計分析，便于管理部分有序開展工作，同時也為建立工地環境污染控制標準積累數據，以推動對空氣污染的長效管理。
(四)超限報警自動化程度高，具有多種輸入方式，如觸摸屏方式，紅外輸入等。另外，設備具有啟動降塵設備的手動和自動選項，當用戶不想進行自動啟動降塵裝置的時候，可隨時改為手動，方便用戶自行進行降塵。
四、軟件功能

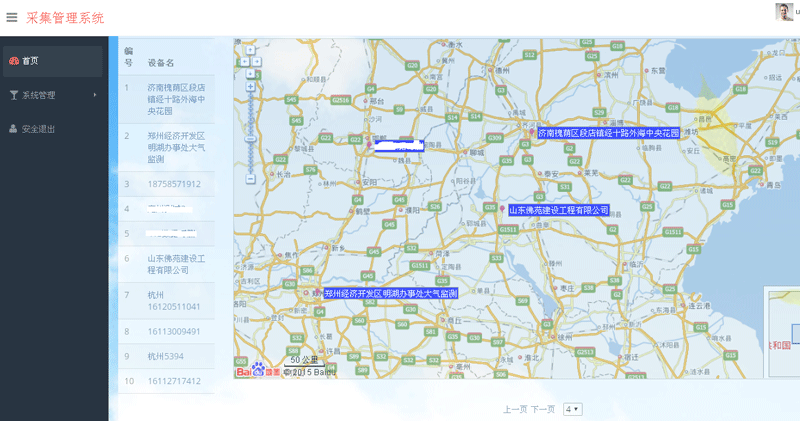

1電子地圖位置呈現功能
  可結合電子地圖確切的知道每個設備所在位置，通過點擊電子地圖上的設備圖標就可以查看設備所帶各項傳感器采集的實時監測因子，包括顆粒物、氣象參數等，方便用戶直觀查看區域內所有監測點的部署情況和環境質量狀況。

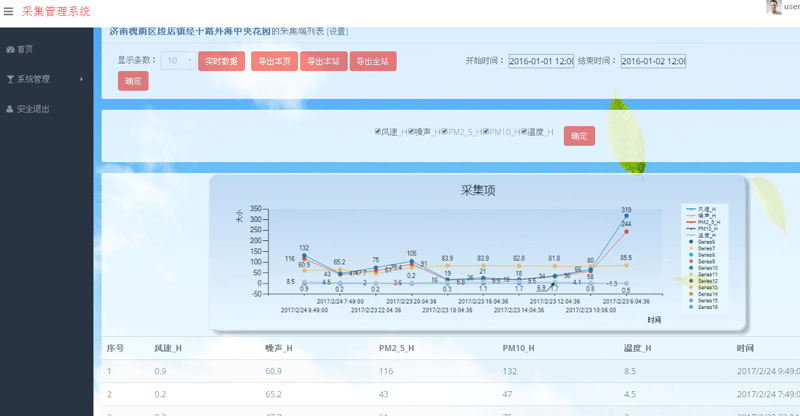

2數據圖形展示
  數據展示支持折線圖、表格等多種形式，展示的內容為各項監測因子濃度的實時與歷史分鐘值、小時值，方便用戶查看時間段內各項監測因子變化趨勢，同時可以進行監測點位之間的各項參數的對比分析，用戶可以自主設定展示的時間區間，可導出打印為EXCEL方便用戶進一步分析數據。

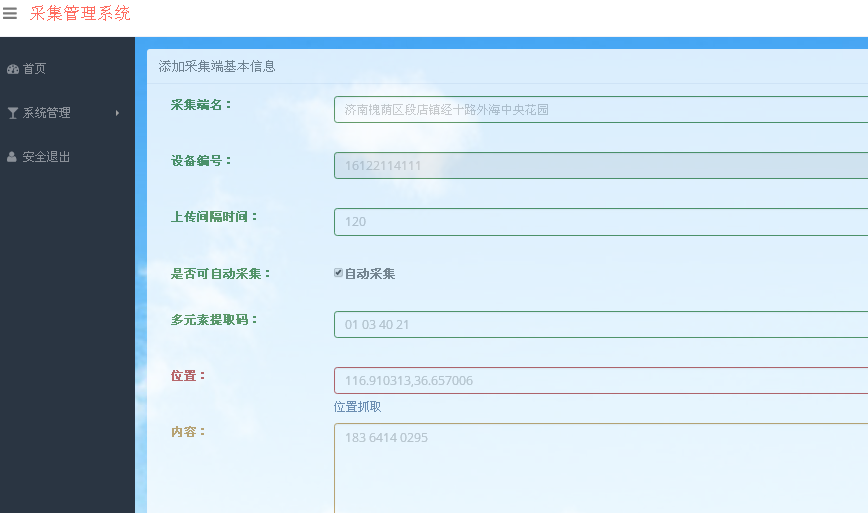

   3站點管理
  用戶在此模塊可以實現監測點位信息的增、改、查、刪等基本操作，點位信息包括監測點位名稱、地址、經緯度、站點ID、所在區域名稱等內容，實現點位信息的動態管理，區域與編號為鎖定狀態，可自行配置名稱、經緯度、排名、公開、掉線預警等選項。


4用戶管理
  對于不同的角色設置相應權限管理，一個角色關聯了一套操作權限。系統共提供了三種操作權限。系統用戶：擁有系統的所有功能操作權限；管理用戶：擁有部分業務相關 的功能操作權限；普通用戶：只能進行系統中相關內容的查詢操作，實現不同級別操作人員對數據訪問范圍和數據讀寫性的嚴格控制，建立統一用戶管理平臺實現所有用戶的身份管理，包括用戶個人身份信息、角色信息、電子郵箱、個人賬號和密碼。

五、硬件展示

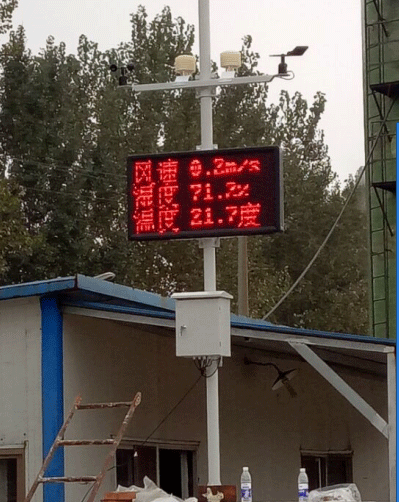

  設備主機安裝簡單，主機外殼采用鍍鋅噴塑處理，可保證設備十年不腐，數據發布系統可根據用戶需求選擇LED顯示屏，戶外屏，戶內屏，全彩屏，單色屏等

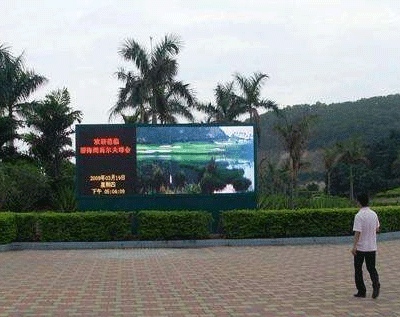

戶外全彩屏（客戶實拍）

戶外單色屏（客戶實拍）
結語
　　“揚塵污染在線監測系統”實現了揚塵污染在線監測、管理一體化，提升了科學管理的效率和能力。該系統對掌握建筑工地?fù)P塵污染現狀的真實狀況，以及采取控塵措施的效果具有權威性。
　　在綠色工地創建和文明施工測評中，該系統可用定量化的數據反映工地現場揚塵污染治理的水平，是各地“清潔空氣計劃”的重要組成部分，也有望成為建設智慧環保的有效抓手，為大氣環境治理作出貢獻
